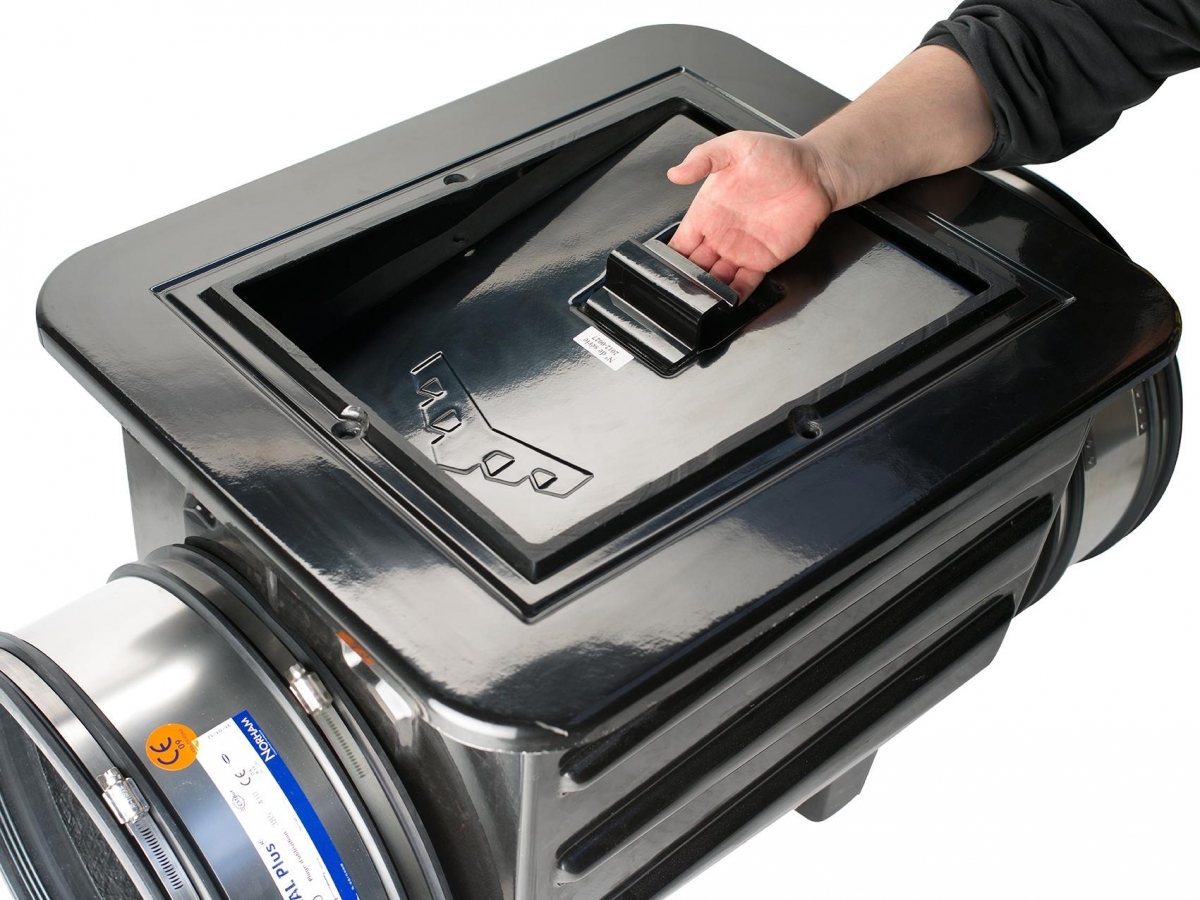

CLAPET IN POLIESTERE DN 250 – 500mm “Multi In-Line”

VOCE DI CAPITOLATO : Fornitura di valvola antiriflusso di linea costruita in poliestere rinforzato e gel-cot isoftalico , metallerie in acciaio inox AISI 316 , per accoppiamento su tubi di qualsiasi materiale ( PVC , PEAD , PRFV , gres , ghisa , fibrocemento , etc ) per mezzo di giunti multidiametrali MSC ; tappo di ispezione e pulizia ; tenuta idraulica 6 m H2O ; guarnizione di tenuta in EPDM

 Listino Prezzi 2018

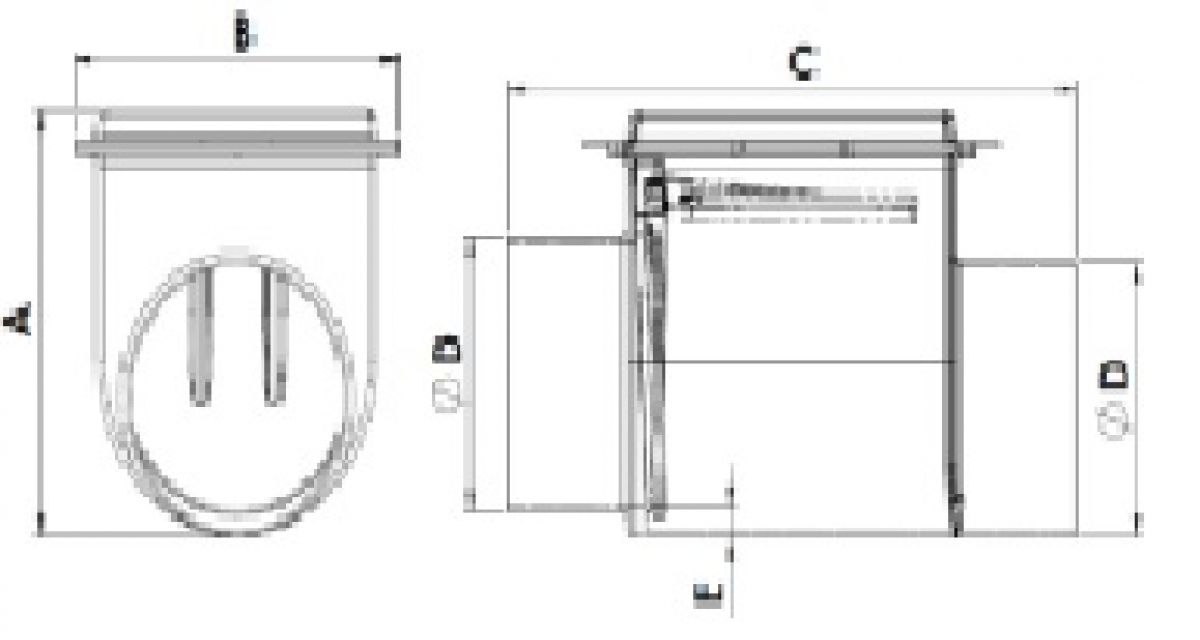

serie

DN

A

B

C

D

E

peso

PREZZO



mm

mm

mm

mm

mm

mm

kg.

EURO

in-line  250

250

485

455

730

260

60

15

2000,00

in-line  315

300

490

470

825

320

35

16

2400,00

in-line  400

400

600

610

900

410

30

32

3200,00

in-line  500

500

730

700

1230

515

40

59

4000,00


 Le specifiche possono variare senza preavviso



.

Campi di applicazione

MONTAGGIO : L’entrata e l’uscita del clapet di linea sono maschio-maschio e sono raccordabili a condotte di qualsiasi materiale grazie ai giunti MSC . In fase di ordine comunicare il diametro esterno dei tubi e seguire il seguente schema di montaggio :

  1. tagliare la condotta di una lunghezza equivalente a quella del clapet +20mm

  2. tracciare sui tubi un segno corrispondente alla metà della lunghezza del giunto di raccordo MSC

  3. individuare il senso del flusso per una corretta installazione

  4. collocare il clapet e fare scorrere i raccordi MSC fino al segno tracciato sul tubo

  5. stringere le fascette del giunto MSC



Giunto di collegamento MSC
