VALVOLA A GHIGLIOTTINA MANUALE CON VOLANTINO

VOCE  DI  CAPITOLATO : fornitura di valvola wafer a ghigliottina avente: corpo in ghisa o acciaio CF8M , stelo e disco in acciaio inox AISI 304 (AISI 316 a richiesta con sovrapprezzo), anello di tenuta in EPDM (NBR – Teflon a richiesta con sovrapprezzo) ; corpo in esecuzione wafer da inserire tra controflange secondo UNI PN10; tenuta in un sol senso di flusso; asta saliente; completa di volantino di manovra; per pressione max ….kg/cm2 ;    DN……. mm



Listino Prezzi 2016

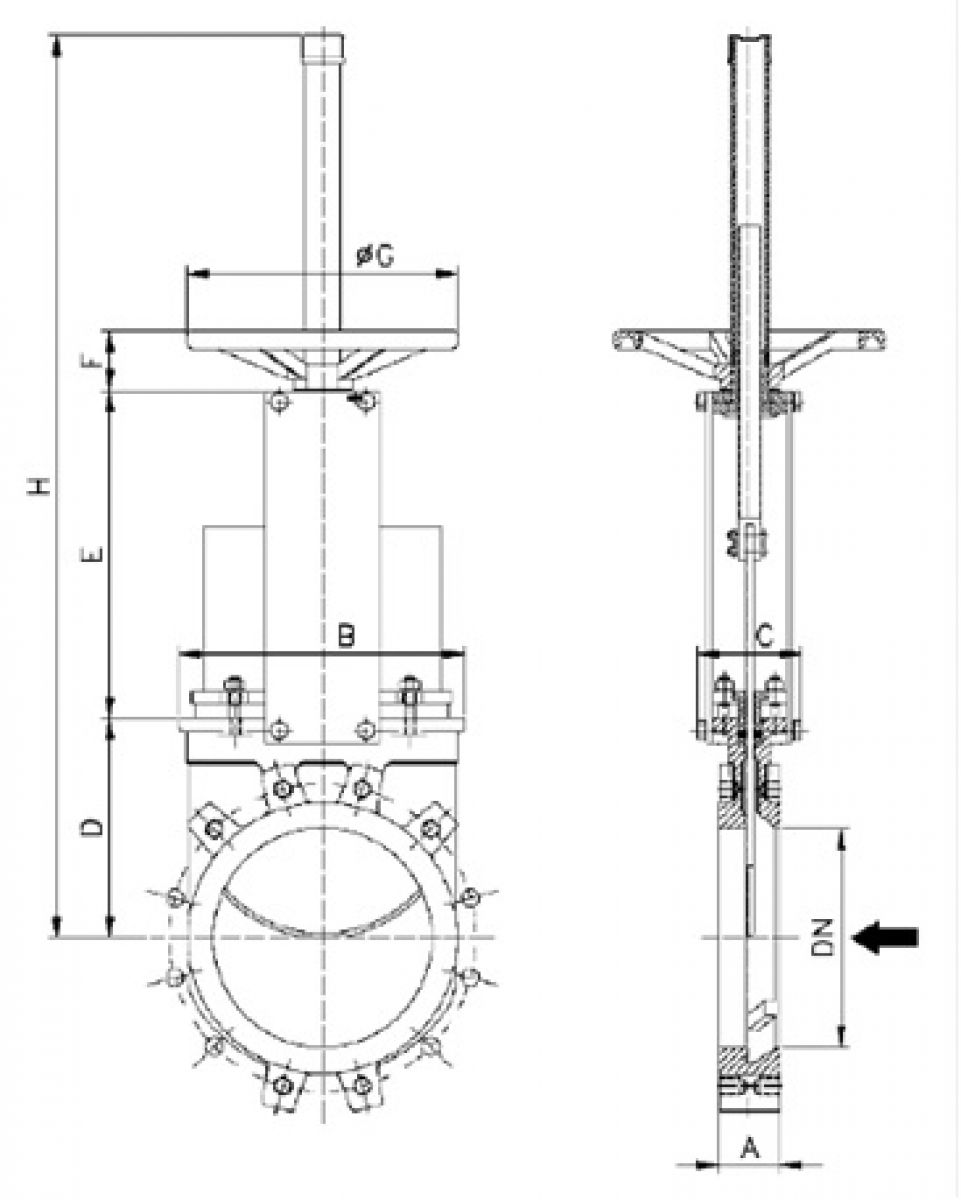

DN

mm

A

mm

B

mm

C

mm

D

mm

E

mm

F

mm

G

mm

H

mm

pressione

esercizio max

kg/cm2

peso

kg

PREZZO

€/cad.

50 40 124 90 105 135 48 200 429 10 7 420,00
65 40 139 90 115 152 48 200 56 10 8 430,00
80 50 154 90 124 168 48 200 481 10 9 440,00
100 50 174 90 140 193 48 200 522 10 11 460,00
125 50 192 104 150 217 52 250 606 10 15 560,00
150 60 217 104 175 243 52 250 657 10 18 600,00
200 60 270 118 205 318 63 300 830 10 30 920,00
250 70 326 118 250 373 63 300 1030 10 44 1240,00
300 70 380 118 300 423 63 300 1130 6 58 1600,00
350 96 438 193 338 503 68 410 1341 6 96 2400,00
400 100 493 193 392 553 68 410 1445 6 124 3000,00
450 106 546 197 432 603 68 550 1610 5 168 3700,00
500 110 620 197 485 663 68 550 1723 4 192 4600,00
600 110 714 197 590 763 68 550 2038 4 245 6500,00
700 110 834 400 686 890 74 800 2370 2 405 p.a.r.
750 110 884 400 760 945 74 800 2579 2 455 p.a.r.
800 110 1015 320 795 989 74 800 2737 2 512 p.a.r.
900 110 1040 320 900 1118 74 800 3051 2 680 p.a.r.
1000 110 1150 320 980 1220 74 800 3319 2 865 p.a.r.

Le specifiche possono variare senza preavviso

Serie con attuatore pneumatico a richiesta

Serie non saliente a richiesta



.

Campi di applicazione

- Impianti di depurazione

- Cartiere

- Industrie degli alimenti e delle bevande

- Industrie chimiche e petrolchimiche

- Trattamento delle polveri

- Impianti biogas

- Silos

- Industria mineraria

- Impianti di produzione energia

- Impianti di estrazione olio da sabbie

- Prevenzione delle esplosioni
