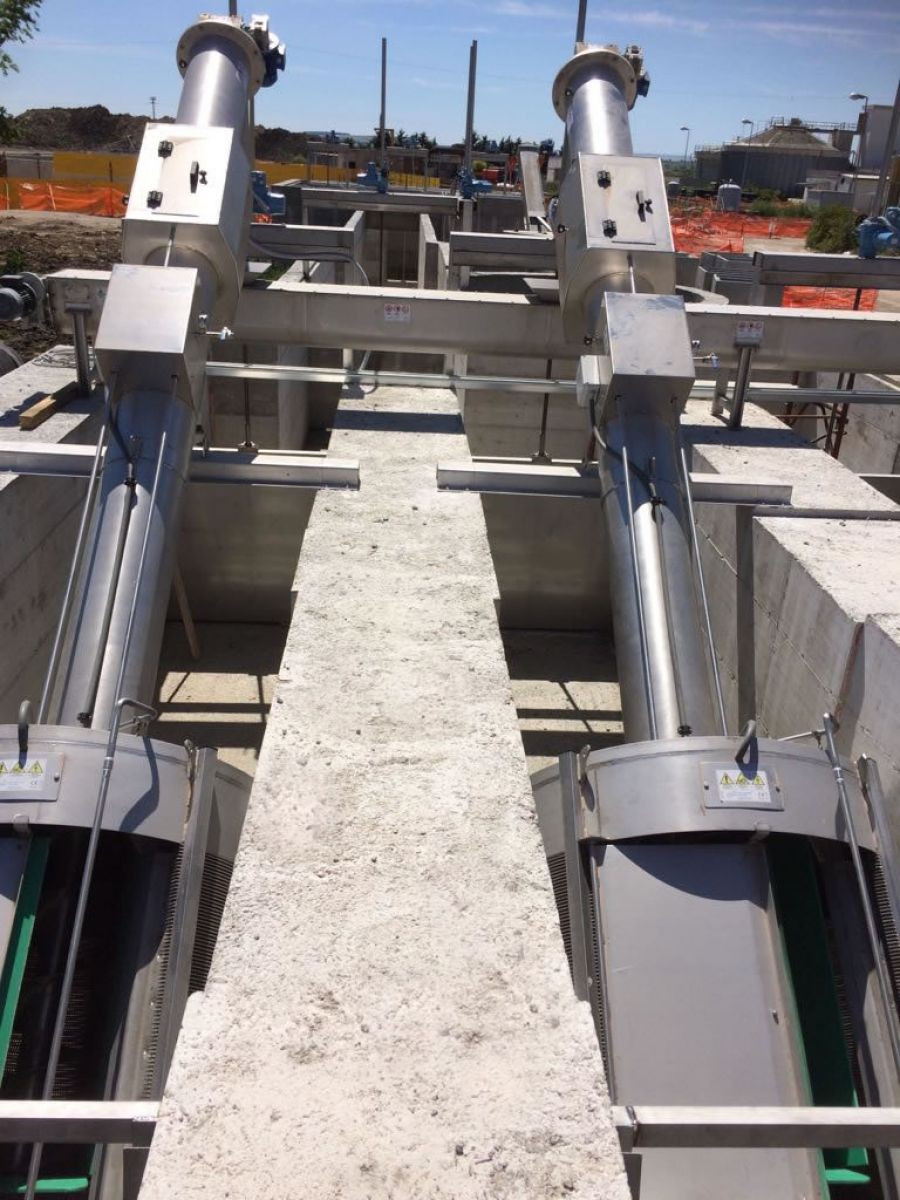

GRIGLIA A TAMBURO FISSO - FDG

FUNZIONAMENTO E CARATTERISTICHE GENERALI

L'acqua da grigliare passa attraverso lo schermo filtrante lasciando sullo stesso tutto il materiale avente dimensioni maggiori alla luce di passaggio, quando aumenta il livello a monte della griglia e si raggiunge un determinato valore di soglia, si aziona la coclea centrale. I pettini rotanti a profilo concavo puliscono lo schermo fisso, depositando il materiale grigliato nella tramoggia della coclea centrale.

La coclea provvede al sollevamento, compattamento ed ad un eventuale insaccamento del materiale grigliato. Durante il trasporto il materiale grigliato subisce una compattazione di circa il 50% in peso.

Inoltre il corpo completamente chiuso evita il diffondersi dei cattivi odori.

La griglia a tamburo fisso e pettine rotante presenta il vantaggio di combinare in un'unica macchina diverse funzioni, in particolare la grigliatura (sia micro che macro), la pressaturae la disidratazione dei fanghi e delle sostanze galleggianti nelle acque di scarico degli impianti di depurazione.



CARATTERISTICHE COSTRUTTIVE

ZONA DI GRIGLIATURA

- Schermo grigliante fisso di forma semi-cilindrica, costruito in base alle esigenze del cliente sia che venga utilizzato un profilo a barre, wedhe wire o una lamiera forata.

- Coclea di trasporto e pressatura con albero.

- Compattazione del grigliato munito di lavaggio automatico a pressione

- Pettini rotanti di pulizia del cilindro a speciale profilo concavo per la perfetta pulizia e raccolta del materiale grigliato; sostituzione semplificata delle parti soggette ad usura grazie al sistema rapido di bloccaggio/sbloccaggio;

- Sistema di pulizia pettini rotanti con ugelli spruzzatori posizionati all'esterno dello schermo grigliante

ZONA DI SOLLEVAMENTO

Cilindro chiuso, rivestito internamente da uno speciale strato di materiale antiusura su cui poggia e ruota la coclea. Sono previsti coperchi di ispezione in lamiera.

ZONA DI PRESSATURA E DISIDRATAZIONE

- Corpo completamente forato per il drenaggio dell'acqua;

- Camicia di contenimento

- Sistema di lavaggio interno

- Bocca di scarico dei solidi pressati

- Tubazione di scarico dell'acqua separata

- Motorizzazione tramite motoriduttore ad accoppiamento diretto

- Spaziature standard dai 2 ai 12mm

- Realizzazione standard in acciaio inox AIS 304





Caratteristiche principali

Main Features

U.M

UNIT

Dimensioni

Dimensions

FDG

800

FDG

1000

FDG

1200

FDG

1400

FDG

1600

FDG

1800

FDG

2000

Larghezza canale (B)

mm

800

1000

1200

1400

1600

1800

2000

Altezza canale (D)

mm

700

900

1000

1200

1400

1600

1800

Altezza scarico grigliato (E)

mm

1800

1900

2000

2200

2400

2600

2800

Altezza max (F)

mm

2900

2900

3000

3200

3400

3600

3800

Lunghezza max (G)

mm

4800

5000

5200

5500

6000

6200

6600

Luce di filtrazione

mm

0,5 – 6 / 8 - 30

Lunghezza schermo (A)

mm

600

800

1000

1200

1400

1600

1800

Diametro schermo filtrante

mm

780

800

1000

1200

1400

1600

1800

Diametro coclea

mm

273

280

300

400

Potenza installata

kW

1,5

Peso

Kg

380

400

470

500

550

650

700



PORTATA liquami civili con 200 P.P.M. di S.S.T. - (l/s)

Modello

Portata nominale (l/s) Luci di filtrazione (mm)

0,5

1

2

3

4

5

6

8

10

15

20

25

30

FDG800

40

55

65

85

100

121

136

150

173

210

240

270

300

FDG1000

58

102

163

203

232

254

271

296

313

339

353

363

369

FDG1200

91

159

254

317

383

397

423

462

488

529

552

567

577

FDG1400

126

220

352

440

502

550

586

639

676

733

765

785

799

FDG1600

176

308

492

615

703

769

821

895

947

1026

1070

1099

1119

FDG1800

234

410

656

821

938

1026

1094

1194

1262

1368

1427

1465

1492

FDG2000

304

532

851

1064

1216

1330

1418

1547

1637

1773

1850

1900

1934
