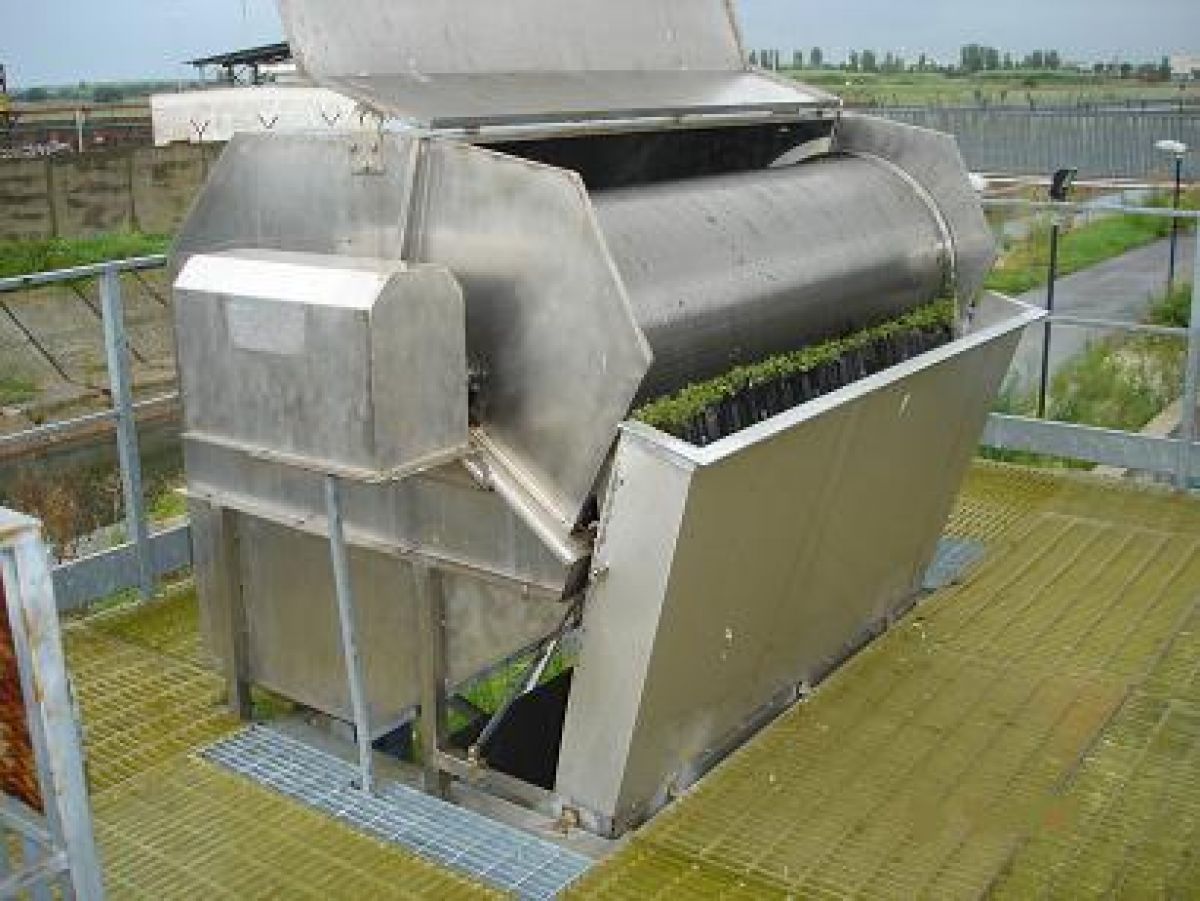

GRIGLIA A TAMBURO ROTANTE - RDG

FUNZIONAMENTO E CARATTERISTICHE GENERALI

La griglia rotativa intercetta perpendicolarmente alla direzione delle aperture tra le barre il flusso contenente i solidi sospesi da grigliare. Mentre il liquido firltrato passa attraverso lo schermo filtrante e viene scaricato al di sotto del cilindro in una vasca di raccolta, i solidi vengono trattenuti sulla superficie della griglia stessa e vengono trascinati per attrito con la griglia rotante finché non incontrano una lama scolmatrice che, deviandoli, li convoglia in un apposito contenitore. Le barre del cilindro hanno una sezione cuneiforme che consente il flusso libero della portata idraulica e minimizza la possibilità di adesione di solidi e quindi di possibili intasamenti.

La griglia a tamburo rotante opera una microgrigliatura fine ed è installata a monte di piccoli e medi impianti di depurazione



CARATTERISTICHE COSTRUTTIVE

- Camera di alimentazione con troppo pieno incorporato realizzata in modo da permettere al liquame di distribuirsi su tutta la larghezza del cilindro grigliante;

- Cilindro grigliante costituito da un particolare profilo a sezione trapezoidale avvolto a spirale ad una struttura di barre longitudinali;

- Lama scolmatrice in materiale antiusura che esercita sul cilindro un'idonea pressione costante, tramite l'impiego di idonei pistoni a gas;

- Controlavaggio effettuato tramite un dispositivo installato all'interno del cilindro grigliante;

- Spaziature standard dai 0,25 ai 3mm;

- Motoriduttore del tipo a vite senza fine ed ingranaggi elicoidali;

- Esecuzione standard in acciaio inox AISI 304







Caratteristiche principali

Main Features

U.M

UNIT

Dimensioni

Dimensions

RDG 500

RDG 1000

RDG 1200

RDG 1500

RDG 2000

RDG 3000

Altezza max (H)

mm

1350

1350

1350

1350

1350

1600

Larghezza max (W)

mm

1320

1320

1320

1320

1320

1500

Lunghezza max (L)

mm

950

1400

1600

1900

2500

3500

Lunghezza cilindro grigliante (Lc)

mm

500

1000

1200

1500

2000

3000

Diametro cilindro grigliante (d)

mm

625

625

625

625

625

914

Diametro ingresso

DN

100

150

200

250

300

400

Diametro uscita

DN

150

200

250

300

350

500

Peso a vuoto

kg

260

326

400

495

887

1336

Peso in funzione*

kg

439

655

760

1130

1863

2590

Potenza installata

kW

0,25

0,35

0,55

0,55

0,55

0,55

*Dati riferiti alla macchina cassonata





PORTATA liquami civili con 200 P.P.M. di S.S.T. - (m3/s)

Modello

Luci di filtrazione (mm)

0,25

0,50

0,75

1

2

3

5

6

RDG 500

33

60

90

110

165

200

240

250

RDG 1000

70

125

170

200

330

400

480

500

RDG 1200

80

140

180

240

350

400

480

520

RDG 1500

100

200

250

320

500

600

680

730

RDG 2000

140

250

330

420

620

750

900

1000

RDG 3000

310

550

700

950

1390

1650

2000

2100
